高頻防腐雷達液位計

高頻防腐雷達液位計

  • 測量介質：腐蝕性介質、高頻率

咨詢熱線：13871508295/027-87770252

詳細描述

用介質：強腐蝕性液體
應用場合：儲罐中的硫酸、鹽酸、氫氟酸、強堿等。

一、產品概述
高頻防腐型雷達液位計(帶電腦報警)，測量距離可達10米。主要用來測量各種腐蝕性液體。比如：硫酸、鹽酸、硝酸和堿性的氫氧化鈉、氫氧化鉀 等。
目前正在使用的客戶有: 北京有機化工廠,天津市大港油田分公司,上?；ぱb備有限公司,安慶市造漆廠有限公司,廣州市黃埔化工廠，永嘉通利化工公司等。
2.1  工作原理
雷達料位計的天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度接近光速，電磁波到達目標并經反射返回天線這一來回所用的時間幾乎是瞬間的）。

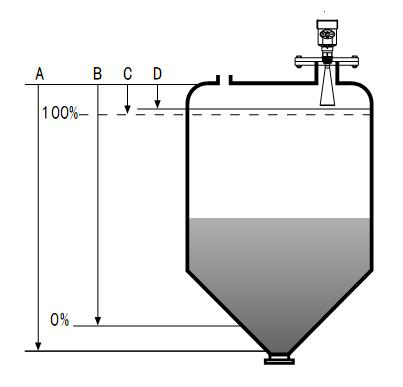

A 量程設定
B 低位調整
C 高位調整
D 盲區范圍

測量的基準面是：螺紋底面或法蘭的密封面.
注:使用雷達物位計">雷達物位計時，zui高料位不能進入測量盲區（圖中D所示區域），如果進入盲區，所有測量數據和輸出數據都是錯誤的。
2.2 26G雷達物位計特點：
1.天線尺寸小，便于安裝。
2.非接觸雷達，無磨損，無污染。
3.幾乎不受腐蝕、泡沫影響。
4.幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
5.嚴重粉塵環境對高頻物位計工作影響不大。
6.波長更短，對在傾斜的固體表面有更好的反射。
7.波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
8.測量盲區更小，對于小罐測量也會(huì )取得良好的效果。
9.高信噪比，即使在波動的情況下也能獲得更優的性能。
10.高頻率，是測量固體和低介電常數介質的選擇。

三、技術參數

型號

 GY-6901

zui大量程

10米

精度

±5mm

防護等級

 IP67

防爆等級

 Exib ⅡCT6 Gb

輸出信號

4...20mA/HART兩線

頻率范圍

26GHz

過程壓力

 -0.1～0.3MPa

介質溫度

-40～120℃

應用

各種腐蝕性液體

四、安裝要求
對于平底罐來說，理想安裝位置為：罐子直徑的1/4處或1/6處。
注：距離罐壁距離小至＞罐高的1/10。
左圖中①基準面；②容器中央或對稱軸
對于錐形罐來說，如果頂部是個平面，可裝在罐頂正中間，可保證測量到錐形底部。

如果是固體的料倉，有料堆時天線要垂直對準料面。若料面不平，堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面 。
注：由于傾斜的固體表面會(huì )造成回波衰減很大，甚至會(huì )丟失信號的情況。
