電磁熱能表

Ⅰ.產品特點

■測量冷熱量:轉換器直接具備測量冷熱量功能,并標配2只Pt 1000,不需要另外配備冷熱量積算儀,方便安裝,能降低采購和安裝成本。

■高可靠性:經過高于國家標準GB/T17616, GB/2423GB/T16499的EMC ,安規,高低溫等嚴格試驗。

■快速響應:采用32BitMCU , 24BitADC和優化的濾波算法,快速響應,測量數據準確穩定,適合應用于設備配套時的測控。

■接地電極: 在測量截面形成測量平衡,消除接地不良所引起的測量誤差,有利于保證長期的測量精度,并不需另配接地環,減少材料和安裝成本。

■分體IP68技術:特別細致的IP68設計技術,采用專用的進口IP68密封膠,專用IP68電纜及多重1P68密封設計,防止分體IP68傳感器能結露情況影響使用。

■高信噪比:傳感器采用高信噪比技術,轉換器采用低噪聲高精度的元器件和設計技術,更有利于測量小流量。

■低功耗設計:優化的勵磁電路設計,功耗比常規電磁流量計降低3倍以上,大量應用時具有節能效果。

■中文顯示:采用中文顯示LCD屏幕,方便理解和操作。

■優化電源技術:采用優化的電源設計,技術成熟可靠,轉換效率高,保證長期使用可靠。

■快速接線:好品牌的接線端子,接線快速方便可靠,保證長期測量穩定、可靠。

■輸出信號:標配RS-485, (4-20)mA ,頻率/脈沖,輸出響應速度快端口設有防雷等保護措施。

Ⅱ.工作原理

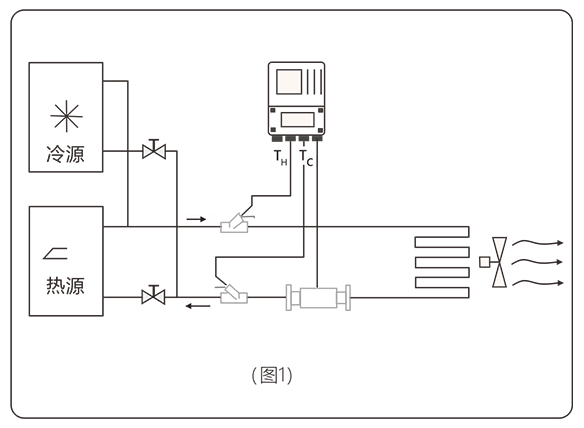

由熱源供應的熱水(冷水)以較高(低)的溫度流入熱交換系統(散熱器、換熱器或由它們組成的復雜系統) ,以較低(高)的溫度流出,在此過程中,通過熱量交換向用戶釋放或吸收熱量 (注:該過程包括采暖系統和制冷系統能量交換過程)。

當水流經過熱交換系統時,根據流量傳感器給出的流量和配對的溫度傳感器給出的供回水溫度,以及水流經過的時間,通過計算器計算并顯示該系統釋放或吸收的熱量。

Q:系統釋放或吸收的熱量,J或kWh;

qm :流經熱量表的水的質量流量,kg/h ;

qv :流經熱量表的水的體積流量,m3/h;

p:流經熱量表的水的密度, kg/m3;

△h :在熱交換系統進口和出口溫度下水的焓值差,J/kg ;

t:時間,h;

Ⅲ.產品分類

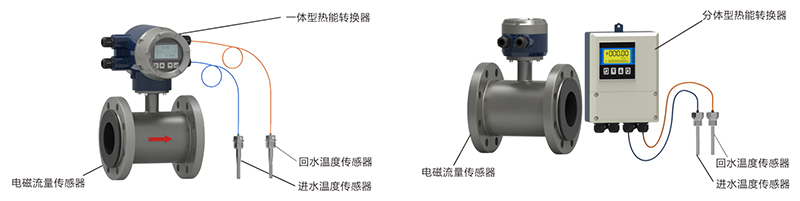

1.一體式電磁熱能表和分體式電磁熱能表
