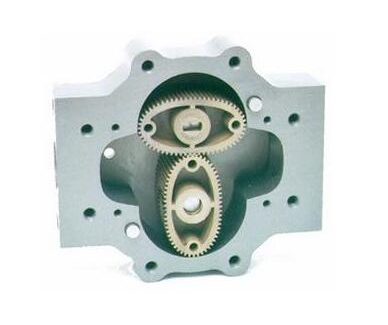

LC橢圓齒輪流量計

表頭顯示和輸出類型

指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出

儀表型號

LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示

測量介質

液體、各種油品

口徑規格

10---200

流量測量范圍

0.04-340 m3/h

測量精度

0.5級 0.2級

被測介質溫度

 -20℃-100℃ ，高達+200℃

工作壓力

 1.6MPa  2.5MPa  6.4MPa

輸出信號

 脈沖、4--20mA、RS485

通訊類型

 RS485

供電電源

DC12V ---DC24V

安裝方式

法蘭連接、螺紋連接

防爆等級

ExiaIIBT4

防護等級

IP65

型號項目

LC-A鑄鐵

LC-E鑄鋼

LC-B不銹鋼

公稱壓力MPa

1.6

 2.5   4.0   6.4

1.0  1.6  4.0

被測液體粘度

2-8mPa.s，可定制高粘型

被測液體溫度

-20℃- +100℃，可定制高溫型

流量范圍m³/h

管道口徑

LC-A鑄鐵

LC-E鑄鋼

LC-B不銹鋼

0.5級

0.2級

0.5級

0.2級

0.5級

0.2級

10

0.04-0.4

0.1-0.4

0.04-0.4

0.1-0.4

0.04-0.5

0.1-0.5

15

0.15-1.5

0.3-1.5

0.15-1.5

0.3-1.5

0.15-1.5

0.3-1.5

20

0.3-3

0.6-3

0.3-3

0.6-3

0.3-3

0.6-3

25

0.6-6

1.2-6

0.6-6

1.2-6

1.6-6

1.2-6

40

1.5-15

3-15

1.5-15

3-15

1.5-15

3-15

50

2.4-24

4.8-24

2.4-24

4.8-24

2.4-24

4.8-24

80

6-60

12-60

6-60

12-60

6-60

12-60

100

10-100

20-100

10-100

20-100

10-100

20-100

150

19-190

38-190

19-190

38-190

19-190

38-190

200

34-340

68-340

34-340

68-340

34-340

68-340
