渦街流量計是一種速度式流量?jì)x表具有廣泛用途它適用于液體、蒸汽和絕大多數氣體的流量計量、測量和控制。
渦街流量計采用抗機械震動、抗沖擊和抗臟污的結構新設計、無運動部件、無磨損、無須機械維修。
渦街流量計壓損小、性能穩定、準確度高、安裝使用方便傳感器和信號轉換器可互換。
LUGB型渦街流量計是公司推出的新型流量計設計合理、功能強大線性修正功能達到了世界先進水平。流量計采用精細低功耗的全點陣式LCD顯示器清晰直觀操作簡單; RS485或HART通訊可滿足用戶多種需要; 12種補償算法幾乎可以滿足所有流量補償計算依托外部數據的修正曲線和基于標準信號的校準方式領導了儀表校準的潮流。
♦詳細介紹
Ⅰ.產品特點
■無可動部件,長期穩定,結構簡單便于安裝和維護;
■傳感器輸出為脈沖頻率,其頻率與被測流體的實際流量呈線性,零點無漂移,性能十分穩定結構形式多樣有管道式、插入式流量傳感器形式;
■精確度較高,通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%;
■測量量程范圍寬,在雷諾數為2x104~7x106范圍內,可達1:20;
■壓損小(約為孔板流量計的1/4~1/2) ,屬于節能流量?jì)x表;
■安裝方式靈活,根據現場工藝管道不同,可水平,垂直和不同角度傾斜安裝;
■采用消擾電路和抗震動傳感頭,具有一定抗環境振動性能;
■采用超低功耗單片微機技術, 1節3V10Ah鋰電池可使用3年以上;
■由軟件對儀表系數非線性進行修正,提高測量精度;
■采用EPROM對累積流量進行掉電保護,保護時間大于10年;

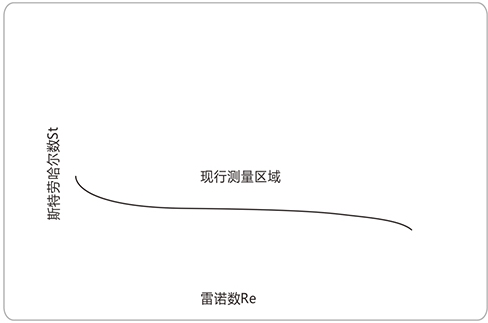

圖一 斯特勞哈爾數St隨雷諾數Re變化關系
Ⅱ.工作原理
渦街流量傳感器是由旋渦發生體、檢測探頭及相應的信號放大電路等組成。
當流體流經旋渦發生體時,它的兩側就形成了交替變化的兩排旋渦,這種旋渦被稱為卡門渦街。斯特羅哈在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比,并給出了頻率與流速的關系式: F=St × V/d
式中: F:渦街發生頻率(Hz)
V:旋渦發生體兩側的平均流速(m/s)
St:斯特羅哈爾系數(一定雷諾數范圍內為常數)
d:旋渦發生體迎流面寬度

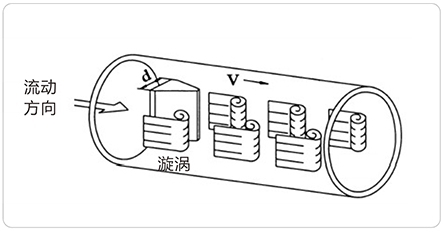

（圖2） 渦街流量計工作原理示意圖
這些交替變化的旋渦就形成了一系列交替變化的流體升力,該升力作用在基于壓電效應的檢測探頭上,便產生一系列交變電荷信號,經過前置放大器轉換、整形、放大處理后,輸出與旋渦脫落頻率相同且與流速成正比的脈沖信號。
Ⅲ.產品分類

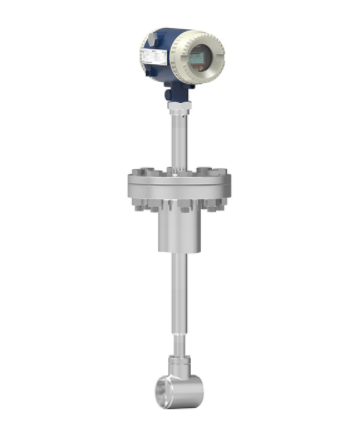

4、插入式渦街流量計
結構簡單,可制成在線安裝型，適合大口徑氣體,蒸汽流量等測量，安裝方便,免開管設計
Ⅳ.產品選型
